一、高速公路邊坡監測系統簡介

高速公路邊坡監測系統又稱邊坡監測雷達，邊坡穩定監測雷達，高速公路邊坡監測系統是應用到高速公路邊坡使用的一款監測雷達設備，可精監測邊坡的位移變化及位移速度，準確追蹤緩慢、微小的位移狀態，適用于露天礦山、水利水電大壩、地質滑坡災害等場景的邊坡形變監測。

邊坡監測雷達是一款基于寬帶MIMO陣列的高精度、便攜式微波干涉測量微變形監測產品，采用非接觸方式對目標體進行高精度的不間斷循環測量，并精確測量被監測目標的位移變化及位移速度，可精準追蹤緩慢、微小的位移，從而實現對被監視目標的全天時、全天候、非接觸、高精度、時空連續的遠程監測，是行業最先進一款新型高精度測量儀器。

通過遠程掃描監測區域表面，獲取整個區域范圍內的高精度位移量，實現對全區域的連續監測。并通過對掃描結果與預警閾值的對比分析，自動提前預警，以達到提前發現、提前預警、保障安全，降低損失的目的。該產品具有全天時全天候、大范圍、高精度等功特點，適用于露天礦山、水利水電大壩、地質滑坡災害等場景的邊坡形變監測。

二、高速公路邊坡監測系統產品用途

建筑變形監測

邊坡變形監測

礦山變形監測

基坑變形監測

大壩變形監測

三、產品特點

快速部署：儀器部署小于1分鐘

方便快捷：單人安裝操作

測量精度：0.1mm

適應性強；全天時全天候

使用成本：循環使用

安全風險：無需接近被測區

四、符合規范

《CH/T 3020-2018實景三維地理信息數據激光雷達測量技術規程》

《GJB 6692-2009機載合成孔徑雷達通用規范》

五、性能參數

結構形式	MIMO、滑軌式、旋轉式
架設方式	支持固定、車載等架設方式
工作頻段	5.2-6GHz或24-26GHz
監測信息	位移/速度/加速度
測量距離	≥5km
測量精度	形變精度 ≤0.1mm
分辨率	1km處分辨率≥1㎡
監測范圍	水平 100° 垂直 40°
監測面積	視監測距離而定
尺寸	長x寬x高 140cm x 15cm x35cm
重量	小于10kG
供電要求	支持市電、發電機、太陽能等供電模式
監測周期	≤1s
功耗	30W
工作溫度	-40℃~60℃
防護等級	IP67

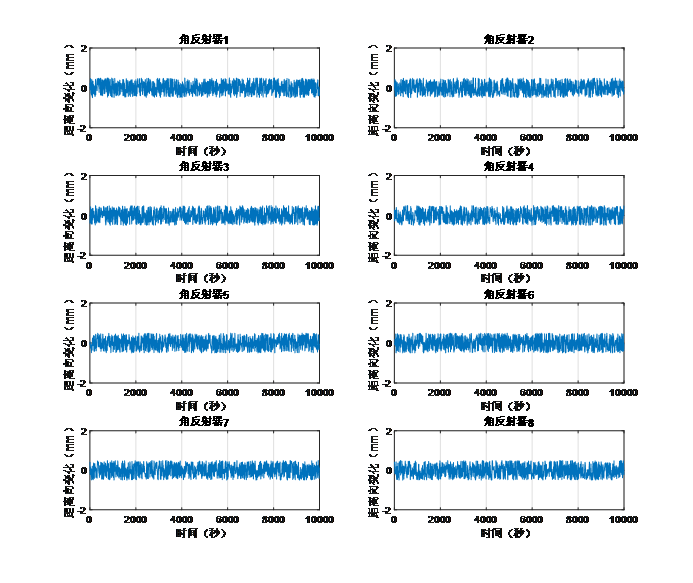

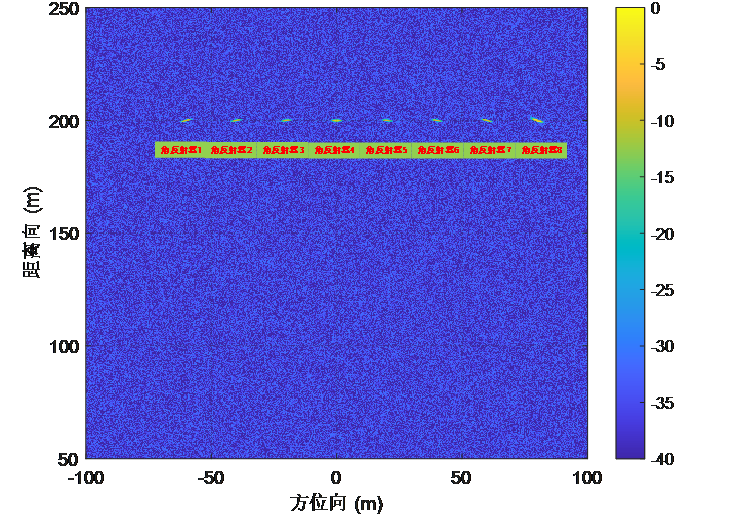

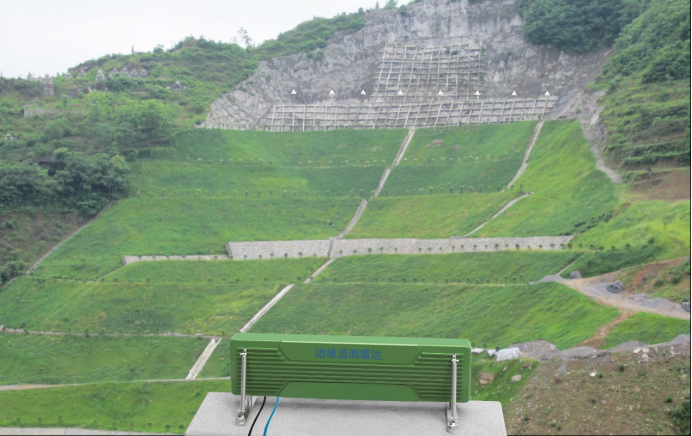

六、應用展示
