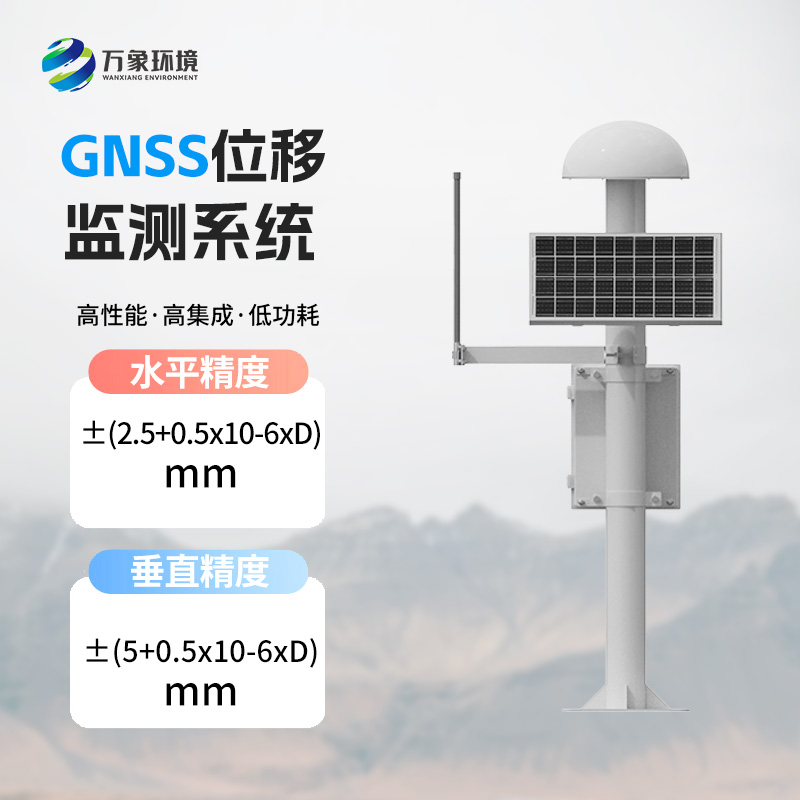

一、位移監測站產品簡介

位移監測站又稱GNSS監測站，GNSS位移監測站，位移監測站具有高精度傳感器可是實時監測建筑物的位移狀況，可用來監測建筑物，橋梁，大壩，山體等物體的表面位移變化，也可用于地質監測方面，可實時監測地震，山體滑坡，位移等自然災害的發生。

GNSS監測系統基于空間位置已知的衛星定位系統、采用空間后方交會基本原理，實現地面用戶終端設備的絕對定位?，F(xiàn)場部署的接收機終端，按照既定采集、傳輸頻率將觀測數據遠程無線傳輸至監測中心(一般為云端接收存儲)，監測中心對觀測數據即時分析處理，供相關技術、管理部門使用。

從數據流程及功能劃分角度，可將整個監測系統劃分為空間部分、地面基準站部分、監測終端三大部分。

二、位移監測站產品特點

1.支持BEIDOU B1/B2/B3、GPS L1/L2/L5、GLONASS G1/G2、GALILEO E1/E5a/E5b，4系統11頻點信號，自主開發高精度平差解算軟件，實現多系統多頻點融合高精度定位

2.產品融合傾角、加速度模塊，輔助實現位移數據突變檢測，驅動觀測工作模式的自適應調整

3.產品基于芯片級自主開發，極大降低整體功耗，更加適宜野外連續運行

4.產品支持4G/NB-IoT、無線網橋，以太網等數據通訊傳輸模式，支持MQTT TCP/IP、NTRIP、JT808等通訊協議

5.產品搭載高性能工業級32位ARM內核處理器，本地計算能力強大，內置嵌入式web服務器，可遠程雙向交互

6.依據應用場景和監測需求，支持動（靜）態高精度解算

7.前端嵌入恒星日濾波、卡爾曼濾波、突變檢測等算法，云端融合大數據清理、趨勢分析、灰預測、切線角分析等模型，極大保證數據可靠性

8.產品采用鋁材整銑外殼、內外密封防護、防摔軟膠設計，具有優秀的防護、防摔及減震性能

三、位移監測站工作條件

工作電壓：12V~36 V

瞬時最大電流：＜5A；工作電流：10mA~120mA

額定功耗：小于1.2W

工作溫度：-40°C?85°C；工作濕度：95%RH

四、技術參數

參數名稱	技術指標
靜態精度	水平精度：土(2.5+0.5x10-6xD) mm
	垂直精度：士(5.0+0.5x10-6xD) mm
動態精度	水平精度：士(8.0+1.0x10-6xD) mm
	垂直精度：士(15.0+1.0x10-6xD) mm
接收信號類型	BEIDOUB1/B2/B3、GPSL1/L2/L5、GLONASS G1/G2. GALILEO
	E1/E5a/E5b 4 系統 11 頻點
數據采樣頻率	1Hz/2Hz/5Hz/10Hz/20Hz 可選
接口通訊方式	RS232，4G/NB-IoT〃電臺通訊
工作溫度	-40C?85℃
工作濕度	95%RH無凝露
防護等級	IP68
沖擊/震動	可抗擊2m自由跌落
供電方式	12?36V直流寬電壓供電
差分?jǐn)?shù)據	RTCM3.2
電壓文波	100mvp-p(max)
測速精度	0.05m/s
一體機尺寸	213mm×129mm
一體機重量	＜2.2Kg
軟件概述	支持動態、靜態解算，設備狀態管理、成果數據精度評定

五、安裝注意事項

1.對空視野較開闊，視野內高度角15°范圍內無成片遮擋物

2.遠離大功率無線電發射源（如電視臺、電臺、微波站等），其距離不小于200米，遠離高壓輸?shù)离娋€(xiàn)和微波無線電信號傳輸通道，其距離不小于50米

3.附近不應有強烈信號反射物件（如大型建筑物、大面積水域等）

4.交通較為便利，利于施工、施測及后期維護作業

5.基準點測設應根據設計方案執行，其基礎應保證穩定

6.監測點測設應根據設計方案執行，確需微調應與設計單位充分溝通確定
