1. 貝塔射線揚塵在線監測系統簡介

   貝塔射線揚塵在線監測系統又稱貝塔射線檢測儀，pm10在線監測系統，貝塔射線揚塵在線監測系統是一款使用β射線法來實現對大氣顆粒物濃度的監測的儀器，適用于建筑工地、道路施工、工廠廠界等顆粒物的在線監測。


　　揚塵在線檢測儀(β射線)使用β射線法來實現對大氣顆粒物濃度的監測。本產品執行標準如下所示:

　　HJ/T 374—2007 總懸浮顆粒物采樣器技術要求及檢測方法

　　HJ/T 93-2013 環境顆粒物(和)采樣器技術要求及檢測方法

　　HJ 1100-2020 環境空氣中顆粒物(和)β射線法自動監測技術指南

2.工作原理

　　采用的是貝塔射線吸收法的工作原理，將C-14作為發射源，其發射恒定的高能量電子，樣品空氣通過切割器以恒定的流量經過進樣管，顆粒物截留在濾膜上。β射線通過濾膜時，能量發生衰減，通過對衰減量的測定計算出顆粒物的質量，根據采樣流量、采樣時間和濾膜面積來計算實際狀態下環境空氣中顆粒物的濃度。該設備適用于建筑工地、道路施工、工廠廠界等顆粒物的在線監測。

3.功能與特點

　　1)使用智能加熱技術對采樣空氣動態加熱除濕，提高測量精度。

　　2)使用PID恒流算法，泵轉速調控自適應，保證采樣空氣流量穩定精準。

　　3)使用五級校準法，確保PM10濃度無論高低皆能準確測量。

　　4)使用全程零點校準，保證每一次測量都不受濾紙均勻度的影響。

　　5)采樣周期連續可調，最小周期3分鐘，最大周期60分鐘

　　6)支持省紙模式，濾紙可根據使用情況循環利用，能有效延長濾紙使用時間。

　　7)支持本地?cái)?shù)據查詢展示，可查詢?nèi)我鈺r(shí)間段數據。

　　8)支持有線網絡通信和4G無線通信

　　9)支持遠程系統升級及參數設置

　　10)支持本地?cái)?shù)據存儲，數據存儲時長可達365天。

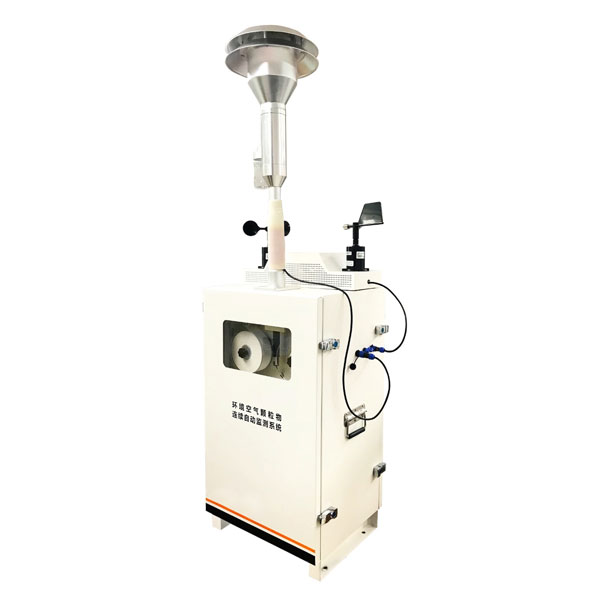

4.產品外觀





5.技術規格

　　1)機械粒子切割器 ，實現顆粒物粒徑的精確切割。

　　2)使用智能加熱技術對采樣空氣動態加熱除濕，提高測量精度。

　　3)使用PID恒流算法，泵轉速調控自適應，保證采樣空氣流量穩定精準。

　　4)使用五級校準法，確保PM10濃度無論高低皆能準確測量。

　　5)使用全程零點校準，保證每一次測量都不受濾紙均勻度的影響。

　　6)采樣周期連續可調，最小周期3分鐘，最大周期60分鐘

　　7)支持本地?cái)?shù)據查詢展示，可查詢?nèi)我鈺r(shí)間段數據。

　　8)支持有線網絡通信和4G無線通信

　　9)支持遠程系統升級及參數設置

　　10)支持本地?cái)?shù)據存儲，數據存儲時長可達365天。

　　11)7寸液晶顯示屏，現場直接設置操作，系統設置。

　　12)具有霧炮聯動功能，可以通過設置聯動閾值控制霧炮等治理設備的開啟和閉合。

　　13)可存儲12個月的分鐘數據，通過U盤拷貝。

　　14) 具有采樣管路和相對濕度校準功能，有效抑制濕度對測量結果的影響。

測量范圍	0~10000μg/m3	輸入電源	AC220V,50HZ
測量分辨率	1μg/m3	功率	<350W(MAX）
測量精度	15.6%	噪聲	<65dB
空氣流量	16.7L/ m3	工作環境	-20~65℃
產品尺寸   （長*寬*高mm）	432*346*1400	質量	39KG

系統組成

　　該系統主要由顆粒物和氣象監測單元、數據采集處理單元、視頻字符疊加單元、數據傳輸單元、數據展示平臺、聯動控制單元等組成，實現工地環境監測、數據上傳、數據展示、統計分析、視頻疊加等功能，完美對接政府監測平臺，實現工地環境的 24 小時監管。

　　1. 顆粒物監測單元

　　對 PM10 進行連續自動監測，環境數據每小時采集一次數據，并實時上傳至數據中心和監控平臺統計

　　和分析;

　　2. 氣象五參監測單元

　　整套設備具備溫度、濕度、風速、風向、大氣壓強等環境參數的監測，為監測數據的后期分析提供氣象參數;

　　3. 數據采集處理單元

　　該單元是整套系統的中樞，對所收取的監測數據進行判別、檢查和存儲;對采集的監測數據按照統計

　　要求進行統計分析處理，將處理后的數據上報至云平臺，并控制參數的本地化顯示，實現環境參數與視頻監控畫面的融合;

　　4. 數據展示平臺

　　本系統的監測數據不僅可以上報至各級政府的數據云平臺，也可上報萬象儀器貝塔射線在線監測平臺，更能與現場的監控視頻融合，將現場的環境參數以字符形式顯示在視頻監控畫面上，實現本地環境參數與本地視頻的融合，隨視頻一起存儲，防篡改，一經疊加永久存在。

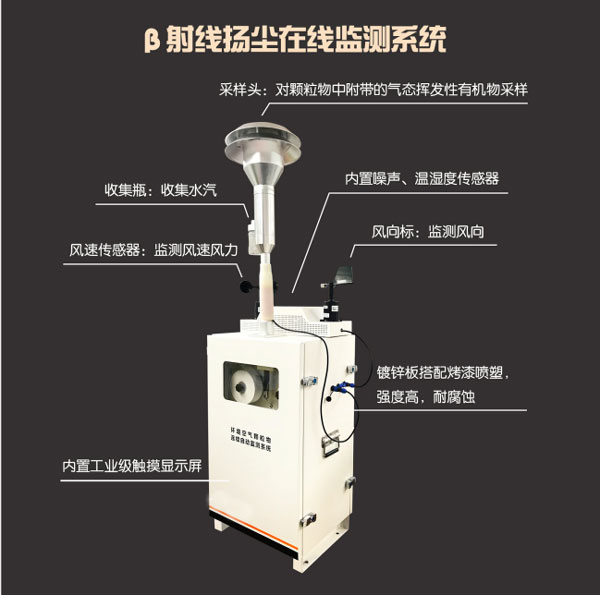

設備主要部件：

　　1. 設備主機箱：防塵、防風、防雨、防曬;

　　2. 顆粒物采樣頭：物理切割器+加熱除濕器+水汽冷凝器

　　3. 工業主控板+7寸觸摸屏：設備系統運行及操作

　　4. 顆粒物傳感器：光散射法PM10傳感器

　　5. 溫濕度傳感器：探測環境溫濕度

　　6. 風速風向傳感器：氣象數據監測

　　7. 數據傳輸模塊：無線采集傳輸模塊

　　8. 集成電路板：高度集成、統一輸出

　　9. 供電系統：電源、空開、接地線

　　10. 支架：1.6米戶外固定長方體支架

　　11. 戶外P10 LED顯示屏，96×48點陣(可按需求定制)。

氣象監測單元

整套設備具備大氣壓強、溫度、濕度等環境參數的監測，數據的后期分析提供氣象參數保障

溫度：

　　測量范圍：-45～80℃;

　　分辨率 ：0.1℃;

　　精度 ：±0.5℃;

濕度：

　　測量范圍：0～100%; 精度 ：±3%;

　　分辨率 ：1%;

風速： 測量原理：機械式

　　測量量程：0~30m/s 啟動風力：≥0.8m/s

　　精度 ：±(0.3+0.03V) (V:風速)

風向：

　　測量原理：機械式 測量量程：8個方向

　　啟動風力：≥0.8m/s 精度 ：±3 度 響應及穩定： ≤1min

氣壓：

　　測量原理：半導體

　　測量量程：300-1200hPa

　　分辨率 ：0.1hpa

　　精度 ：±0.3hpa

　　響應及穩定： ≤1min

設備主要技術特點

　　1. 具備通過CPA、CCEP認證，具備認證證書。

　　2. 在-30~60℃、0~90%RH(無凝露)的環境范圍內正常工作

　　3. 根據定制需求，設備可在箱體上拓展其它監測接口

　　4. 機械粒子切割器 ，實現顆粒物粒徑的精確切割

　　5. PID恒流算法，確保采樣流量恒定，切割曲線的正確

　　6. 具有采樣管路和相對濕度校準功能，有效抑制濕度對測量結果的影響;內置獨特的優化算法，提高儀器測量結果的準確性

　　7. 7寸液晶顯示屏，現場直接設置操作，系統設置

　　8. 支持遠程升級產品固件及修改產品配置，不必現場操作，省時省力

　　9. 支持4G/網口/WIFI通訊方式，保證數據實時傳輸

　　10. 配備全天候戶外傳感器，對噪聲及氣象參數值進行連續監測

　　11. 默認按HJ212標準上傳，也可以根據客戶平臺要求任意定制協議上傳。

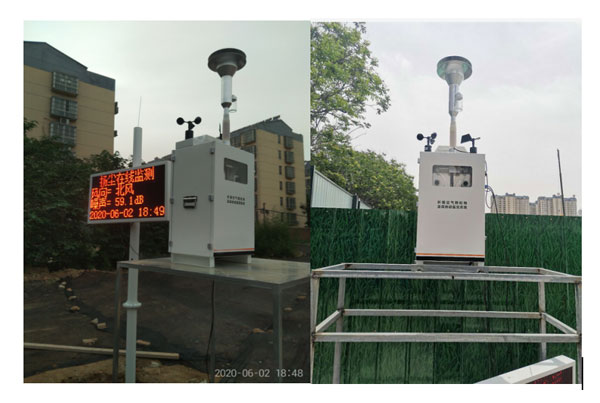

　　產品安裝實例
